Comment se connecter et charger Batteries à lithium?

Comment se connecter et charger Batteries à lithium?

CONTENU

1. Préparation丨Qu'est-ce que le BMS ?
2. Comment connecter correctement la batterie au lithium ?
3. Quelle est la différence entre les batteries parallèles et les batteries série ?
4. Est-il possible de charger plusieurs batteries en même temps ?

1. Préparation丨Qu'est-ce que le BMS ?

Un système de gestion de batterie (BMS) est un système qui gère et protège la batterie contre la surcharge, la décharge excessive, la surintensité, la surtension, la surchauffe et les courts-circuits. Avant de configurer le parc de batteries, veuillez vérifier le nombre de batteries pouvant être connectées en série.



 <<< Batterie au lithium 丨 Système de gestion de batterie (BMS) expliqué

 En prenant comme exemple les batteries Eco-Worthy 12v, notre BMS peut gérer 4 batteries en série en même temps. Il n'y a aucune restriction sur la connexion parallèle, mais nous vous recommandons de connecter jusqu'à 4 batteries en parallèle pour protéger la batterie et prolonger sa durée de vie.

 2. Comment connecter correctement la batterie au lithium ?

Veuillez vérifier les pôles positifs et négatifs et assurez-vous de connecter les bonnes bornes. Veuillez ensuite utiliser la clé pour serrer la vis, le câble de la batterie et le joint à ressort. Si vous souhaitez utiliser une pince crocodile, veuillez la fixer à la borne en cuivre.

(Ne serrez pas la vis en acier inoxydable)

CONSEILS:

Ne connectez pas différentes marques, capacités et cycles de batteries au lithium en série ou en parallèle. En raison de la différence de résistance interne et de capacité, il est facile de provoquer une panne de batterie.

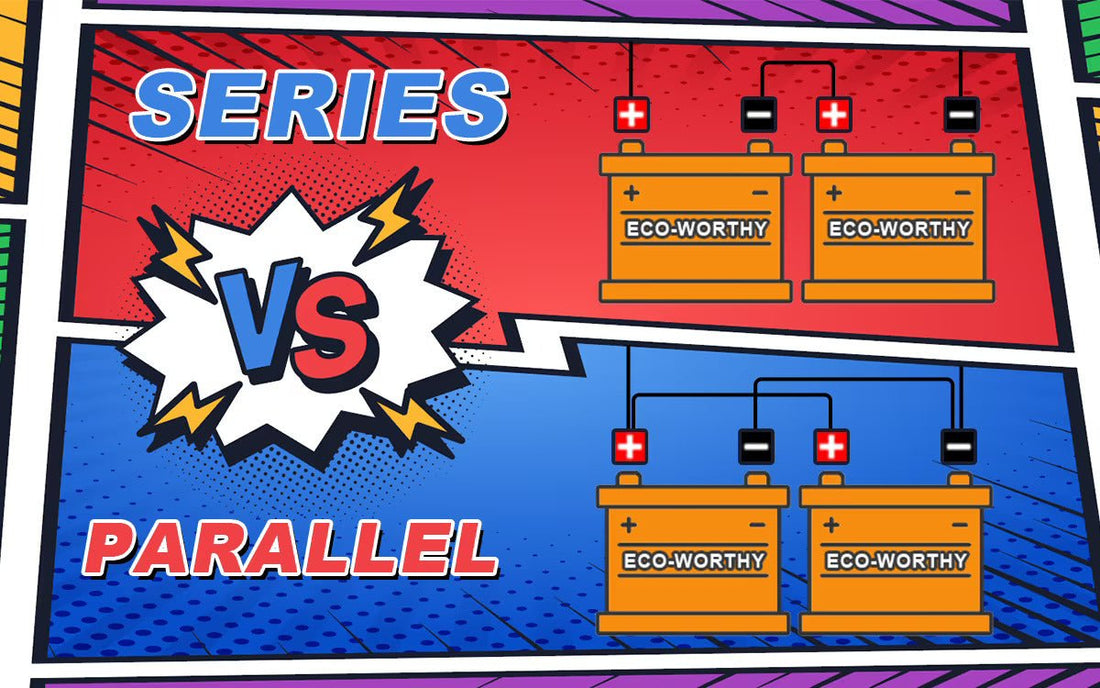

 3. Quelle est la différence entre les batteries parallèles et les batteries série ?

Lorsque vous connectez deux batteries de 12 volts en série, cela crée une batterie de 24 volts, mais la capacité n'augmente PAS. Si vous connectez deux batteries de 12 volts en parallèle, il s'agit toujours d'un pack batterie de 12 volts, mais sa capacité augmente.

 Piles en série :



1) La connexion de batteries en série peut augmenter la tension, ce qui est utile lorsque nous devons alimenter des applications à haute tension.

2) La connexion des batteries permet de répartir la charge entre les batteries, ce qui peut augmenter l'efficacité du parc de batteries.

(Exemple de série : connectez 2 batteries lifepo4 12 v 100ah pour configurer une banque d'alimentation 24 v 100ah)



 Batteries en parallèle


1) La connexion des batteries en parallèle peut augmenter la capacité. Cela signifie que vous pouvez faire fonctionner l'appareil plus longtemps. Il est parfait pour les appareils nécessitant une grande capacité.

2) Réduisez le risque de panne du système. Si une batterie de la connexion parallèle tombe en panne, les autres peuvent continuer à alimenter l'appareil.

3) Réduisez le risque de surcharge. Lorsque les batteries sont connectées en parallèle, elles reçoivent toutes la même tension pour éviter une surcharge.

(Exemple parallèle : connectez des batteries Lifepo4 12 V 100 Ah en parallèle pour créer une banque 12 V 200 Ah)

Puis-je connecter les batteries en série et en parallèle en même temps ?

Oui, vous pouvez vous connecter en fonction de la tension et de la capacité dont vous avez besoin. Pour des raisons de sécurité, veuillez d'abord vous connecter en série, puis en parallèle.



 4. Est-il possible de charger plusieurs batteries en même temps ?

1) Puis-je utiliser un chargeur de batterie au plomb pour charger une batterie au lithium ?

Il est recommandé d'utiliser un chargeur spécial pour les batteries au lithium afin de charger la batterie plus rapidement. Le chargeur de batterie au plomb peut endommager la batterie.

2) Charger en série

Si le chargeur prend en charge 24 V, il peut charger deux batteries 12 V en série. Si le chargeur prend en charge 48 V, il peut charger quatre batteries 12 V en série.

Rappel : si plusieurs batteries sont chargées en même temps, le chargeur arrêtera de charger lorsque la batterie atteint une certaine tension. Cela signifie qu’une batterie se charge plus rapidement que les autres, ce qui peut entraîner une capacité insuffisante ou raccourcir la durée de vie d’une ou plusieurs batteries. Par conséquent, nous vous recommandons d'ajouter un équilibreur de batterie ou de charger chaque batterie individuellement.
